اندازه میز کار: | 900 * 2000 میلی متر | حرکت محور X / Y / Z: | 2000/1200/800 |
---|---|---|---|
عرض دروازه: | 1220MM | شماره شکاف T: | 7-22-125 |
خوراک برش: | 8m / min | دقت موقعیت یابی: | 0.01 میلی متر در متر |
حداقل مجموعه واحدهای متحرک: | 0.001 میلی متر | بعد، ابعاد، اندازه: | 7260 * 3210 * 3920 میلی متر |

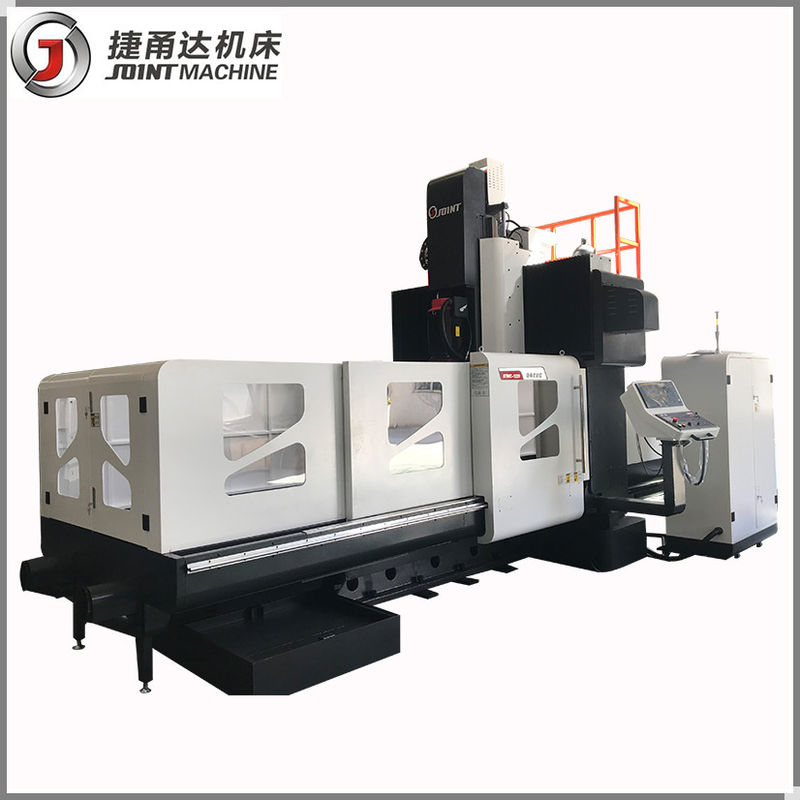

برجسته: | RS232 دستگاه فرز دو ستون,دستگاه فرز دو ستون CNC,دستگاه Vmc CNC دروازه 1200 میلی متر |
مزایای کلیدی:
1. محور X ، Y به ریل راهنمای خطی غلتک بار سنگین اتخاذ می شود.عملکرد جدول از حد پایه فراتر نمی رود.تنش بار به طور مساوی آزاد می شود.تغییر شکل ناشی از بار سنگین طولانی مدت روی میز دستگاه VMC را حل کنید.
2. وزن بار جدول حدود 50٪ بیشتر از مشخصات مشابه دستگاه VMC بهبود می یابد.
3. باز کردن درب در هر دو طرف از ساختار پوشش دروازه ، مناسب برای بارگیری و تخلیه قطعه کار بزرگ و عملیات پردازش.
4. قطعات کلیدی با دقت بالا: اتوبوس ریل راهنمای خطی و پیچ گوشتی مارک معروف آلمان / تایوان ، یاطاقان دقیق درجه NSK / P4 ژاپن ، اطمینان از دقت بالای دستگاه.
5. لوازم جانبی استاندارد: اسپیندل مکانیکی تایوان BT50 ، ریل راهنمای خطی غلتک بار سنگین محور X ، Y ، راه جعبه محور Z ؛مناسب برای قالب های بزرگ ، قطعات بزرگ ، قالب قالب پردازش سریع سریع
6. تیر ، ستون و پایه برای تقویت میله ها ، بهبود سختی و مقاومت در برابر تغییر شکل در برابر نیازهای ماشینکاری با سرعت بالا با سرعت بالا تجزیه و تحلیل و طراحی می شوند.
7. ساختار یک قطعه ستون پرتو سفت و سخت از ثبات دستگاه در برش قوی و وضعیت برش سریع اطمینان حاصل می کند. با تراشه و چرخ دستی نقاله آسان و اقتصادی.
8. استفاده از فناوری جبران دما برای بهبود دقت پردازش در شرایط پردازش طولانی مدت. .
مشخصات:
مدل | BTMC-1220 | |
اندازه میز | میلی متر | 900 * 2000 |
سفر محور X | میلی متر | 2000 |
سفر محور Y | میلی متر | 1200 |
سفر محور Z | میلی متر | 800 |
عرض دروازه | میلی متر | 1220 |
فاصله بین دوک و میز | میلی متر | 50 ~ 850/120 920 (اسپیندل BT50 Φ190 است) * |
سرعت چرخش اسپیندل | دور در دقیقه | 8000/6000 * |
مخروطی اسپیندل | بینی بلند BT50 (Φ155) / بینی کوتاه BT50 (Φ190) * | |
موتور اسپیندل | کیلووات | 15 |
میز کار اسلات T | شماره - اندازه * زمین | 125 - 7-22 |
پیچ محور X | 6310 | |
پیچ محور Y / Z | 5010 | |
X / Y راه راهنمای خطی | 45 راهنمای خطی غلتک بار سنگین | |
راه راهنمای محور Z | در دقیقه | راه راهنمای جعبه |
خوراک سریع محور X | در دقیقه | 8 |
تغذیه سریع محور Y | در دقیقه | 12 |
خوراک سریع محور Z | در دقیقه | 12 |
خوراک برش | متر بر میلی متر | 8 |
دقت موقعیت یابی | میلی متر در متر | 0.01 |
حداقلواحد متحرک را تنظیم کنید | میلی متر | 0.001 |
ابعاد (L * W * H) | میلی متر | 7260 * 3210 * 3920 |
وزن | کیلوگرم | 14500 |
حداکثربار جدول | کیلوگرم | 3000 |
لوازم جانبی استاندارد: |
لوازم جانبی اختیاری: |
