جزئیات محصول:
پرداخت:
|
| نام: | مرکز ماشین عمودی VMC1370 | اندازه جدول: | 1400 * 710 میلیمتر |
|---|---|---|---|
| سفر X / Y / Z محور: | 1300/700/650 میلیمتر | موتور اسپیندل: | 15kw |
| کوپلینگ اسپیندل: | BT50 45 ° | فاصله بین اسپیندل و میز: | 150-800 میلیمتر |
| وزن خالص: | 10300 کیلوگرم | حداکثر تحمل: | 1000 کیلوگرم |
| برجسته: | cnc vmc machine,cnc milling machine |
||

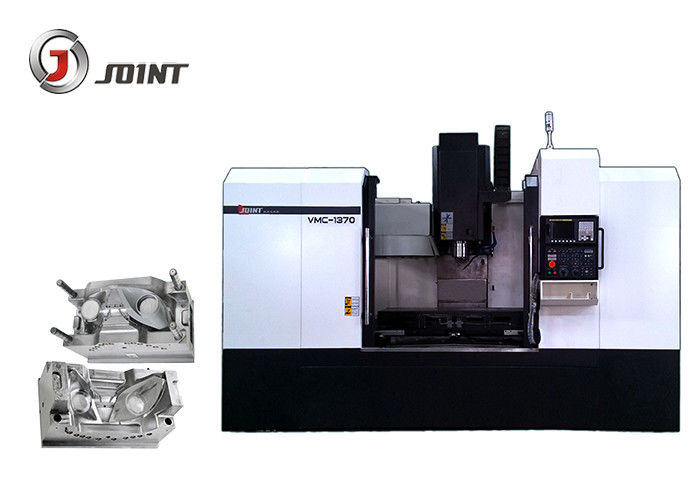

15KW BT50 تایوان اسپیندل مرکز ماشین عمودی VMC1370 1300mm X محور سفر
جزئیات سریع:
1.VMC1370 یک نوع جدید از مرکز ماشینکاری با سرعت بالا است که به طور گسترده ای در فرآیندهای ماشینکاری مانند میل، بهره برداری و حفاری در صنایع ساخت قالب و قطعات کاربرد دارد.
2. اسپیندل سرعت بالا اعمال می شود، سرعت حداکثر تا 8000 دور در دقیقه و سرعت حرکت سریع کارا (Axes-X / Y) به 15000 میلیمتر در دقیقه می رسد که برای تولید عظیم قالب ها مناسب است.
3. طراحی ساختار جمع و جور و معقول باعث می شود ظاهر چشم ها فوق العاده جذاب.
4. قابل اطمینان ترین کنترل کننده CNC در صنعت توسط FANUC 0i-MF.
مشخصات محصول:
1. دستگاه انتقال HIWIN راهنمای خطی دقیق و سرعت بالا و توپ C-3 درجه سنگ زنی توپ.
2. اسپیندل مکانیکی با سرعت بالا و موتور سروو اسپیندل، نیروی قابل اعتماد ماشینکاری و خروجی گشتاور را تضمین می کند.
3. ریخته گری یکپارچه آهن و طراحی منحصر به فرد از سپر ضد گرد و غبار جمع و جور.
4. سیستم روانکاری اتوماتیک متمرکز، و سیستم خنک کننده و روشنایی مجهز شده است.
5. سایر مارک های کنترل کننده CNC، راه آهن سخت یا خطی و محور چهارم برای شرایط خاص مالی و فنی شما اختیاری هستند.
6. واحدهای ماشین و قطعات کلیدی ریخته گری آهن ریخته گری سخت، از طریق درمان پیری بوده است، استرس داخلی را از بین برده اند تا ساختار پایدار و پایدار را حفظ کند.
مشخصات دستگاه مرکز عمودی VMC1370
| مدل | واحد | VMC1370 | ||
| مسافرت رفتن | محور X | میلیمتر | 1300 | |
| محور Y | میلیمتر | 700 | ||
| محور Z | میلیمتر | 650 | ||
| فاصله بین اسپیندل و میز | میلیمتر | 150-800 | ||
| میز کار | اندازه جدول | میلیمتر | 1400 * 710 | |
| حداکثر بار از جدول | کیلوگرم | 1000 | ||
| اسلات T | قطعه قطعه mm-mm | 5-18-152.5 | ||
| دقت موقعیت | X / Y / Z محور | میلیمتر | 0.01 / 0.008 / 0.008 | |
| دقت موقعیت مکانی سریع | X / Y / Z محور | میلیمتر | 0.008 / 0.007 / 0.007 | |
| اسپیندل | سرعت چرخش اسپیندل | رمپ | 8000 | |
| کوپلینگ اسپیندل | BT50 | |||
| قطر | میلیمتر | Φ155 | ||
| مدل ریل | BT40 45 ° | |||
| خوراک سریع | X / Y / Z محور | متر / دقیقه | 15/15/12 | |
| برش خوراک | X / Y / Z محور | متر / دقیقه | 8 | |
| مجله ابزار | نوع چتر | اندازه | ابزارها | 20 |
| تغییر زمان زمان (TT) | بخش | 6 | ||
| حداکثر قطر / طول / وزن ابزار | میلیمتر | 135/250/15 | ||
| حداکثر قطر ابزار (بدون ابزار مجاور) | میلیمتر | 185 | ||
| نوع بازوی | اندازه | ابزارها | 24 | |
| زمان تغییر ابزار (TT) | ثانیه | 3.5 ثانیه | ||
| حداکثر قطر / / طول / وزن ابزار | میلیمتر | 110/250/15 | ||
| حداکثر قطر ابزار (بدون ابزار مجاور) | میلیمتر | 200 | ||
| ظرفیت کل برق | KVA | 35 | ||
| وزن ماشین | کیلوگرم | 10300 | ||
| بعد، ابعاد، اندازه | میلیمتر | 3560 * 3300 * 3100 | ||
لوازم جانبی استاندارد:
سیستم کنترل Fanuc
چرخش 8000 دور در دقیقه
پوشش محصور کامل
سیستم موقعیت یابنده اسپیندل
سیستم بازخورد کد کننده داخلی سه محور
سیستم روغنکاری اتوماتیک
سیستم پنوماتیک
RS 232 رابط
واحد عملیات
RS232 رابط + نور کار
جعبه ابزار و ابزار
لوازم جانبی اختیاری:
کنترل کننده زیمنس یا سیستم کنترل دیگر
خنک کننده اسپیندل روغن
مبدل حرارتی
مجله ابزار ابزار چتر
مجله ابزار مجله
نوار نقاله اتوماتیک پیچ
مجله ابزار ابزار زنجیره ای
4 محور چرخ دنده
اسپری حلقه اسپری
