جزئیات محصول:
پرداخت:
|
| میز کار: | 1000 * 550 میلی متر | سه محور حرکت محدود: | 800 * 540 * 540 میلی متر |
|---|---|---|---|
| فاصله بین مرکز دوک و ستون: | 590 میلی متر | مخروطی اسپیندل: | BT40-150 |
| حداکثر بار جدول: | 500 کیلو گرم | مشخصات ابزار: | BT40 |
| محدوده سرعت چرخش اسپیندل: | 50-10000 / 12000/15000 | خوراک برش سه محوره: | 15m / min |
| برجسته: | مرکز ماشینکاری CNC 15KVA,مرکز ماشینکاری CNC جدول 1000 * 550 میلی متر,ماشین CNC محور RS232 Z |
||

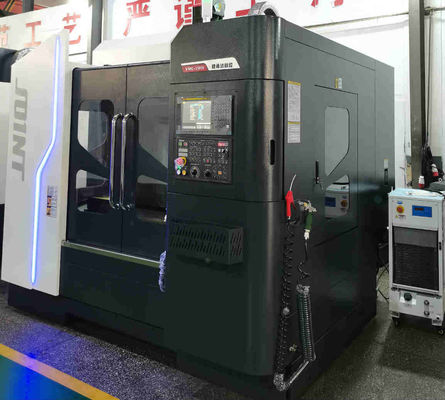

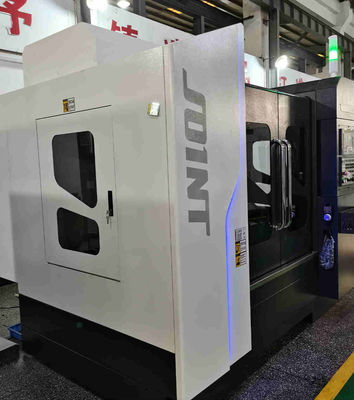

پردازش قسمت سختی بالا محور Y / Z 540mm 1000 * 550 mm قالب جدول مرکز ماشینکاری CNC
مزایای مدل به روز شده:
1. ستون آن تقویت شده است ، که از طریق آن می تواند کل سختی دستگاه را بهبود بخشد.
2. اندازه میز کار به 1000 * 550 میلی متر افزایش می یابد ومسیرهای محدود محور Y و محور Z به 540 میلی متر افزایش می یابد.
3. قطر اسپیندل به افزایش می یابدΦ150
4. پیچ توپی از 3616 میلی متر تا 4016 میلی متر بزرگ است.محور Y و Z 45 پیچی غلتکی است ، ریل محور Z 6 لغزنده است.
5- مجله ابزار از آویز کناری به پشتیبان ستون تغییر می کند تا تغییر شکل ستون کاهش یابد.
6. لوازم جانبی وارد شده کیفیت را تضمین می کند.به عنوان مثال پوشش تایوان YINGXIN ، کوپلینگ R + W آلمان.

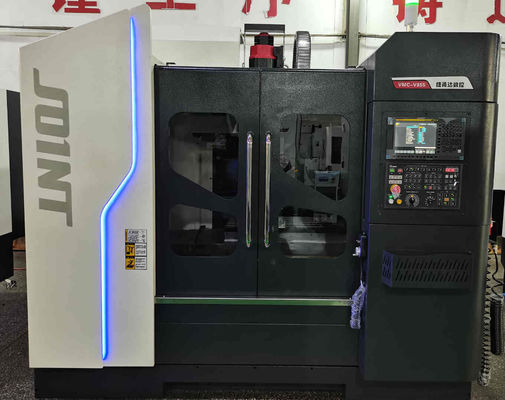

مشخصات مرکز ماشین عمودی V855
| مدل | واحد | V855 | ||
| مسافرت رفتن | محور X | میلی متر | 800 | |
| محور Y | میلی متر | 540 | ||
| محور Z | میلی متر | 540 | ||
| فاصله بین دوک و میز | میلی متر | 140-690 | ||
| فاصله بین دوک و ستون | میلی متر | 590 | ||
| میز کار | اندازه میز | میلی متر | 1000 * 550 | |
| حداکثربار جدول | کیلوگرم | 500 | ||
| اسلات T | عدد － میلی متر-میلی متر | 3-18-130 | ||
| دقت موقعیت یابی | محور X / Y / Z | میلی متر | 0.006 / 0.006 / 0.006 | |
| دقت موقعیت یابی مکرر | محور X / Y / Z | میلی متر | 0.005 / 0.005 / 0.005 | |
| دوک | سرعت چرخش اسپیندل | دور در دقیقه | 10000/12000/15000 | |
| مخروطی اسپیندل | BT40 | |||
| قطر | میلی متر | Φ150 | ||
| مدل پرچ | BT40 45 درجه | |||
| خوراک سریع | محور X / Y / Z | در دقیقه | 48/48/48 | |
| خوراک برش | محور X / Y / Z | در دقیقه | 15 | |
| مجله ابزار | نوع بازو | اندازه | ابزارها | 24 |
| زمان تغییر ابزار (TT) | ثانیه | 2.8 ثانیه | ||
| حداکثرقطر / / طول / وزن ابزار | میلی متر | 80/200/8 | ||
| حداکثر قطر ابزار (بدون ابزار مجاور) | میلی متر | 150 | ||
| ظرفیت کل برق | KVA | 15 | ||
| وزن دستگاه |
کیلوگرم
|
5200 | ||
| بعد، ابعاد، اندازه | میلی متر | 2450 * 2535 * 2660 | ||
لوازم جانبی استاندارد

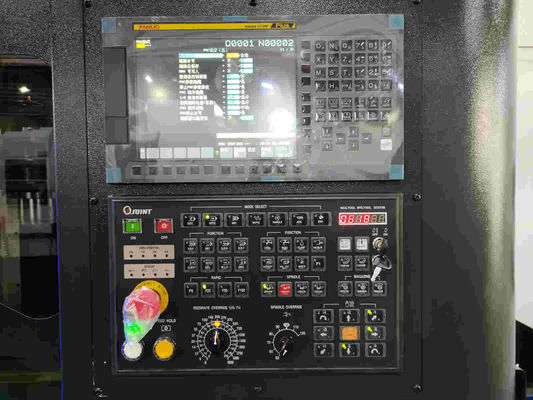

سیستم کنترل کننده Fanuc؛اسپیندل 10000 دور در دقیقه؛مجله ابزار بازو نوع 24tools؛کولر روغن اسپیندل؛مبدل حرارتی؛پوشش کامل بسته
اسپیندل سیستم موقعیت رمزگذار؛سیستم بازخورد رمزگذار داخلی سه محوره؛سیستم روغن کاری خودکار؛سیستم پنوماتیک؛رابط RS 232
واحد عملیاتی؛RS232 رابط + نور کار؛جعبه ابزار و ابزار
