جزئیات محصول:
پرداخت:
|
| حرکت محور X / Y / Z: | 800/500/500 | حداکثر بار میز کار: | 500 کیلو گرم |
|---|---|---|---|
| اسلات T: | 3-18-130 | سرعت چرخش اسپیندل: | اتصال تسمه 10000 (اتصال مستقیم 12000/15000 دور در دقیقه) |
| مجله ابزار: | مجله ابزار استاندارد 24T | دقت موقعیت یابی محور X / Y / Z: | 0.006 / 0.006 / 0.006 میلی متر |
| برجسته: | مرکز ماشینکاری CNC کمربند اسپیندل,مرکز ماشینکاری CNC 10000 دور در دقیقه,مرکز ماشینکاری عمودی 7.5 کیلو وات |
||

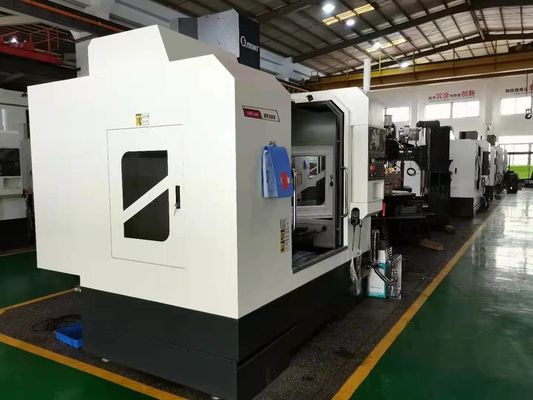

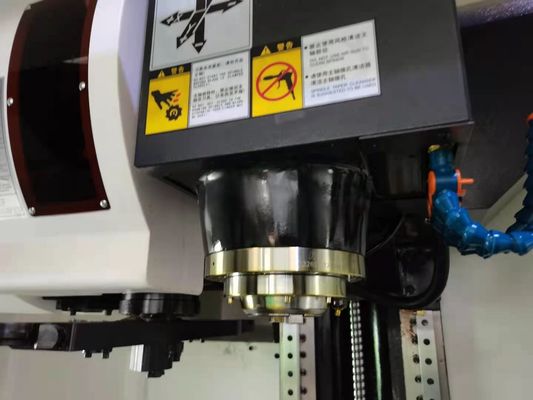

900 * 450 میز کار BT40 7.5KW اسپیندل بینی کوتاه اتصال تسمه 10000 دور در دقیقه مرکز ماشینکاری CNC
مزیت محصول:
1. پوشش کامل دستگاه: روکش کاملا بسته شده دستگاه که چشم انداز آن خوب است و برای کار راحت و ایمن است.
2. پوشش راه راهنما: جهت X ، Y ، Z همه از دستگاه های محافظتی برای اطمینان از تمیز و دقیق بودن پیچ و راهنما استفاده می کنند.
3.سه محور دارای راهنمای خطی خطی ، با ویژگی های استحکام بالا ، عملکرد سایشی قوی و دقت بالا که ثبات دستگاه را تضمین می کند.
4. V85 می تواند برای چرخش قالب پیچیده تر ، جدول چرخشی را به ماشین 4 محوره اضافه کند.
4. برای نیازهای پیچیده ، چند فرآیند ، با دقت بالا ، نیاز به انواع ماشین های متداول و ابزارهای مختلف ، ابزار ، پس از چندین بست و تنظیم برای تکمیل پردازش قطعات با دسته مناسب مناسب است.
بررسی اجمالی:

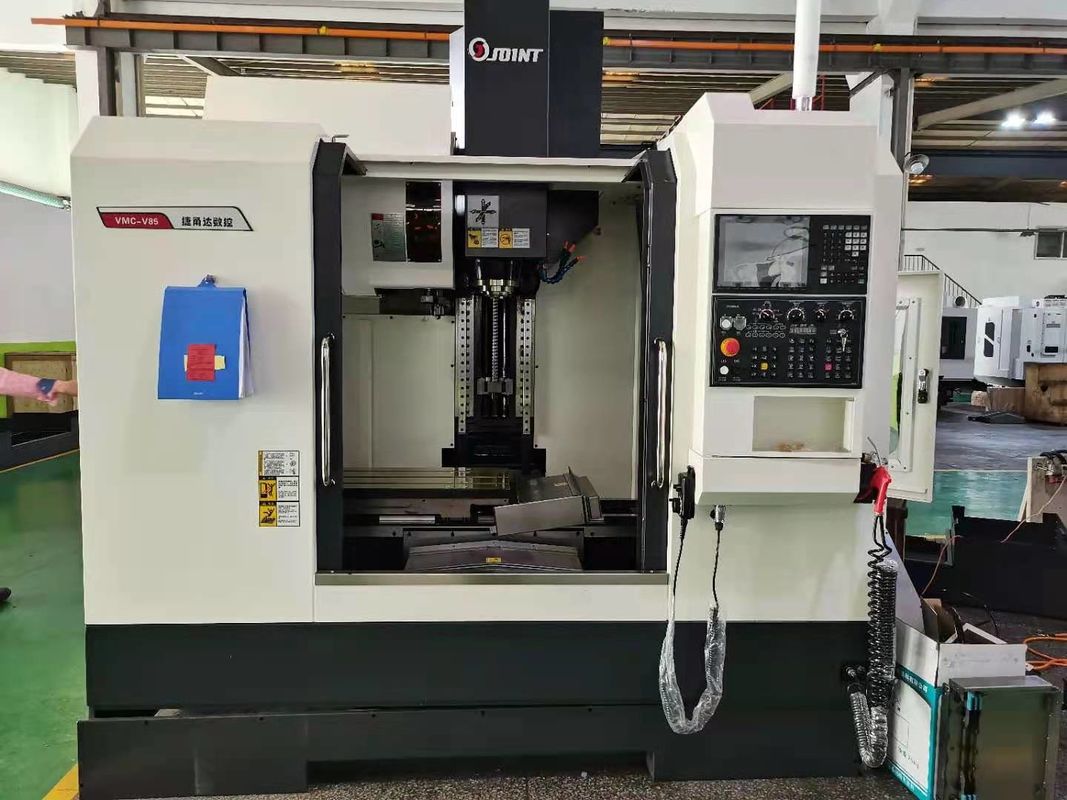

مشخصات مرکز ماشین عمودی VMC-V85
| مدل | واحد | VMC-V85 | ||
| مسافرت رفتن | محور X | میلی متر | 800 | |
| محور Y | میلی متر | 500 | ||
| محور Z | میلی متر | 500 | ||
| فاصله بین دوک و میز | میلی متر | 170-670 / 120-620 | ||
| میز کار | اندازه میز | میلی متر | 900 * 450 | |
| حداکثربار جدول | کیلوگرم | 500 | ||
| اسلات T | رایانه － میلی متر-میلی متر | 3-18-130 | ||
| دقت موقعیت یابی | محور X / Y / Z | میلی متر | 0.006 / 0.006 / 0.006 | |
| دقت موقعیت یابی مکرر | محور X / Y / Z | میلی متر | 0.005 / 0.005 / 0.005 | |
| دوک | سرعت چرخش اسپیندل | دور در دقیقه | 10000/12000/15000 | |
| مخروطی اسپیندل | BT40 | |||
| قطر | میلی متر | Φ140 | ||
| مدل پرچ | BT40 45 درجه | |||
| حرکت سریع | محور X / Y / Z | در دقیقه | 48/48/48 | |
| خوراک برش | محور X / Y / Z | در دقیقه | 15 | |
| مجله ابزار | نوع چتر | اندازه | ابزارها | 20 |
| تغییر زمان زیاد (TT) | ثانیه | 6 | ||
| حداکثرقطر / طول / وزن ابزار | میلی متر | 100/150/8 | ||
| حداکثر قطر ابزار (بدون ابزار مجاور) | میلی متر | 180 | ||
| نوع بازو | اندازه | ابزارها | 24 | |
| زمان تغییر ابزار (TT) | ثانیه | 2.8 ثانیه | ||
| حداکثرقطر / / طول / وزن ابزار | میلی متر | 80/200/8 | ||
| حداکثر قطر ابزار (بدون ابزار مجاور) | میلی متر | 150 | ||
| ظرفیت کل برق | KVA | 15 | ||
| وزن دستگاه |
کیلوگرم
|
4200 | ||
| بعد، ابعاد، اندازه | میلی متر | 2450 * 2535 * 2660 | ||
لوازم جانبی استاندارد:
سیستم کنترل کننده Fanuc / Mitsubishi / Syntech؛پوشش کامل بسته؛اسپیندل سیستم موقعیت رمزگذار؛سیستم بازخورد رمزگذار داخلی سه محوره
سیستم روغن کاری خودکار؛سیستم پنوماتیک؛رابط RS232؛واحد دستی؛مجله ابزار 24T؛کولر روغن اسپیندل؛مبدل حرارتی؛ چراغ کار؛جعبه ابزار و ابزار و سایر لوازم جانبی چشم مانند نوار نقاله تراشه نوع زنجیره ای
لوازم جانبی اختیاری:
1. کنترل کننده زیمنس یا سیستم کنترل کننده دیگر
2. نوار نقاله خودکار از نوع زنجیره ای
3. دوک اسپری حلقه ای
4. دوک BBT
5. 15000 دور در دقیقه spndle
تماس با شخص: sales
