جزئیات محصول:
پرداخت:
|
| ولتاژ: | 380V / 50Hz / 220V / 60HZ / دیگر | وضعیت: | دستگاه جدید |
|---|---|---|---|
| خدمات پس از فروش ارائه می شود: | خوب | وزن: | 5500 کیلوگرم |
| ضمانتنامه: | یک سال / دو سال | نوع: | CNC |
| توان (W): | 7.5 کیلو وات | ابعاد (L * W * H): | 2650 * 2900 * 2750 میلی متر |
| سرعت اسپیندل: | 10000 دور در دقیقه / 12000 دور در دقیقه / 15000 دور در دقیقه / 20000 دور در دقیقه / 24000 دور در دقی | مخروطی اسپیندل: | BT40 |
| اندازه جدول: | 1000 * 550 میلی متر | نام محصول: | مرکز ماشین عمودی |
| رنگ: | سفید سیاه | ماشین تایپ: | CNC |
| سیستم کنترل: | کنترل کننده Fanuc | دقت موقعیت یابی: | 0.006 میلی متر |
| کاربرد: | ماشینکاری فلزی | نوع محصول: | 3 محور / 4 محور / 5 محور |
| برجسته: | مرکز ماشینکاری عمودی اسپیندل BT40,مرکز ماشینکاری عمودی 15000 دور در دقیقه,مرکز ماشین عمودی RS232 |
||
BT40 اسپیندل با دقت بالا ماشینکاری عمودی مرکز V85P
V85P - پیکربندی به روزرسانی ها ،تمرکز بر روی دستگاه قالب متوسط و بالا
اکنون مارک قالب متوسط و پیشرفته تقاضای بیشتری دارد ، برای توسعه بهتر ، شرکت ما تصمیم می گیرد V85P را دوباره به روز کند و آنچه مهمتر است افزایش قیمت نیست.موارد زیر مواردی است که بهبود یافته است:
1)راه های راهنمای خطی غلتک محور X و Y گسترش یافته است.
عرض محور X / Y از 35 میلی متر (سطح P) 45 میلی متر می شود ، به این معنی که عرض 3 محور این مدل همه 45 میلی متر است.این مدل بوتیک ماست.
2) قدرت موتور X و Y افزایش می یابد.
موتور قبلی X، Y B12 (1.8KW / 11NM) است ، یکی به روز شده B22 (3KW / 20NM) است ، مناسب برای پردازش با دقت بالا.
3) پارامترهای سیستم بهینه شده اند
بخش تحقیق و توسعه ما 2 مجموعه پارامتر (یکی برای قطعه ، دیگری برای قالب) ایجاد کرده است ، کارایی پردازش 30٪ در مقایسه با V85 یا 850L افزایش یافته و دقت بیش از 50٪ افزایش یافته است ، که به سرعت و دقت بسیار بالایی دست یافته است.
4) روند تولید بهینه می شود.
استاندارد تولید به مدل مرکز ماشینکاری با دقت بالا ارتقا یافته است.دقت مونتاژ آن از راهنمای خطی از 0.015 میلی متر از مدل کلی به 0.01 میلی متر بهبود یافته است.دقت موتور 3 محوره نیز از 0.035 میلی متر به 0.02 میلی متر ارتقا یافته است.دقت موقعیت آن 0.006 میلی متر ، تکرار دقت موقعیت 0.004 میلی متر.
دقت ماشین
| مورد آزمون | نتیجه آزمایش |
| فاصله معکوس محور X / Y / Z | 0.002 / 0.002 / 0.001 |
| دقت موقعیت یابی | 0.006 / 0.007 / 0.006 |
| دقت موقعیت یابی مکرر | 0.006 / 0.005 / 0.005 |
| مربع بودن | 0.008 |
| گرد بودن | 0.005 |
مشخصات مرکز ماشین عمودی V85P
| مدل | V85P |
| اندازه میز | 1000 * 550 میلی متر |
| محور X سفر | 800 میلی متر |
| Y aixs Travel | 540 میلی متر |
| محور Z سفر | 540 میلی متر |
| فاصله بین دوک و میز | 120-670 میلی متر |
| فاصله بین دوک و ستون | 570 میلی متر |
| سرعت چرخش اسپیندل |
کمربند 10000 اتصال 12000 / 15000rpm جهت اتصال اسپیندل موتور 20000/24000 دور در دقیقه |
| موتور اسپیندل | 7.5 کیلو وات |
| میز کار اسلات T | 100-1 5-18 |
| اندازه پیچ توپی محور X / Y / Z | 3616 |
| نوع ATC | نوع بازو 24too |
| زمان تغییر ابزار | 2.5 متر در دقیقه |
| خوراک سریع | 36 * 36 * 36 متر در دقیقه |
| موتور محور X / Y / Z | 1.8 / 1.8 / 3 کیلو وات |
| خوراک حداکثر برش | 10 متر در دقیقه |
| بعد، ابعاد، اندازه | 2650 * 2900 * 2750 میلی متر |
| وزن خالص | 5500 کیلوگرم |
| حداکثر بار جدول | 600 کیلوگرم |
لوازم جانبی استاندارد
سیستم کنترل کننده Fanuc / Mistubishi
اسپیندل 10000/12000 / 15000Rpm / 20000rpm / 24000Rpm
مجله ابزار بازو نوع 24tools
کولر روغن اسپیندل
مبدل حرارتی
پوشش کامل بسته
اسپیندل سیستم موقعیت رمزگذار
سیستم بازخورد رمزگذار داخلی سه محوره
سیستم روغن کاری خودکار
سیستم پنوماتیک
رابط RS 232
واحد عملیاتی
RS232 + رابط کاربری نور
جعبه ابزار و ابزار

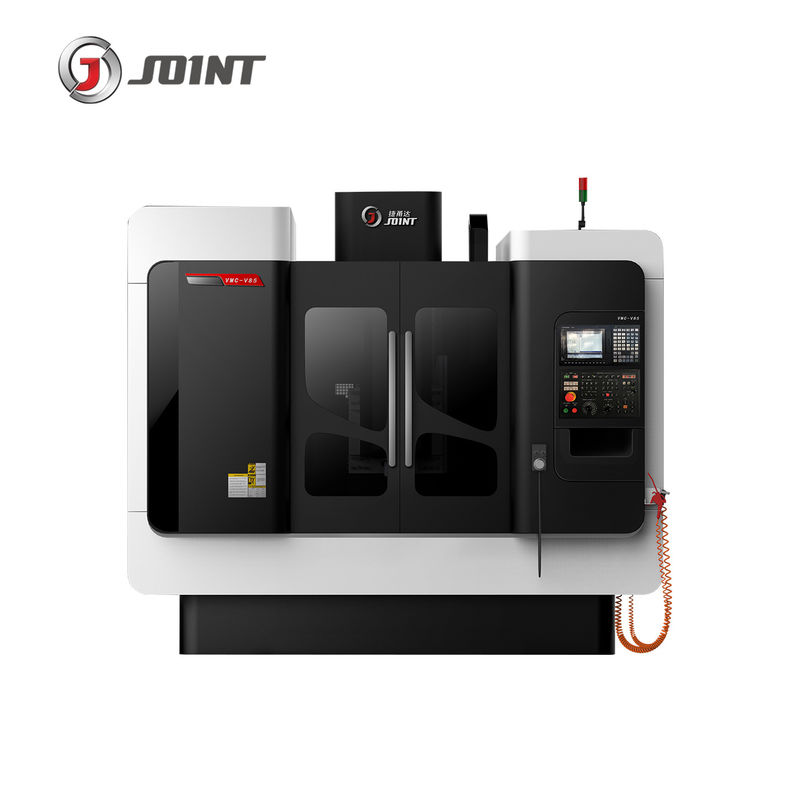

عکس ماشین
کنترل کننده Fanuc
تایوان ATC
میز چرخشی 4 محوره
