جزئیات محصول:
پرداخت:
|
اندازه میز بیداری: | 700*1360 | حرکت محور X / Y / Z: | 1300/700/600 |
---|---|---|---|
مخروطی اسپیندل: | BT50 | اسلات T: | 5-18*152.5 |
خوراک برش: | 8m / min | حداکثر بار جدول: | 1000 کیلوگرم |
برجسته: | مراکز ماشینکاری عمودی مخروطی BT50,مراکز ماشینکاری عمودی 8 متر/ دقیقه,دستگاه های فرز CNC Vmc1370 |
مشخصات محصول:
1. ریخته گری تخت یک ساختار جدایی ناپذیر است و بدنه آن توسط چدن میهان ریخته می شود.پس از تجزیه و تحلیل عناصر محدود ، استحکام ساختاری معقول ، تقویت محل قرارگیری دنده ها و بدن همگی معتدل می شوند.این دستگاه از استحکام بسیار بالایی برخوردار است ، می تواند مقاومت بالا را تحمل کند
پردازش ، دقت موقعیت یابی برای حفظ دقت.
2. طراحی صندلی مهره ای و طرح اتصال زین به طور موثری می تواند از کج شدن میز کار در پایان ضربه جلوگیری کند.ساختار میز کار دو لایه به طور موثری تغییر شکل میز کار را کاهش می دهد.اطمینان از حداقل خم شدن طول کامل زین ، بهبود دقت دینامیکی میز کار ، برآوردن الزامات برش سنگین و بهبود سختی برش ابزار ماشین.حلقه آب بندی بلبرینگ از جریان مایع خنک کننده به بلبرینگ جلوگیری می کند ، به طور موثری از یاتاقان محافظت می کند و عمر مفید آن را افزایش می دهد.
3. نوع آجدار ، دهانه وسیع ، حمایت از عدم تغییر شکل بدن تخت.
مشخصات:

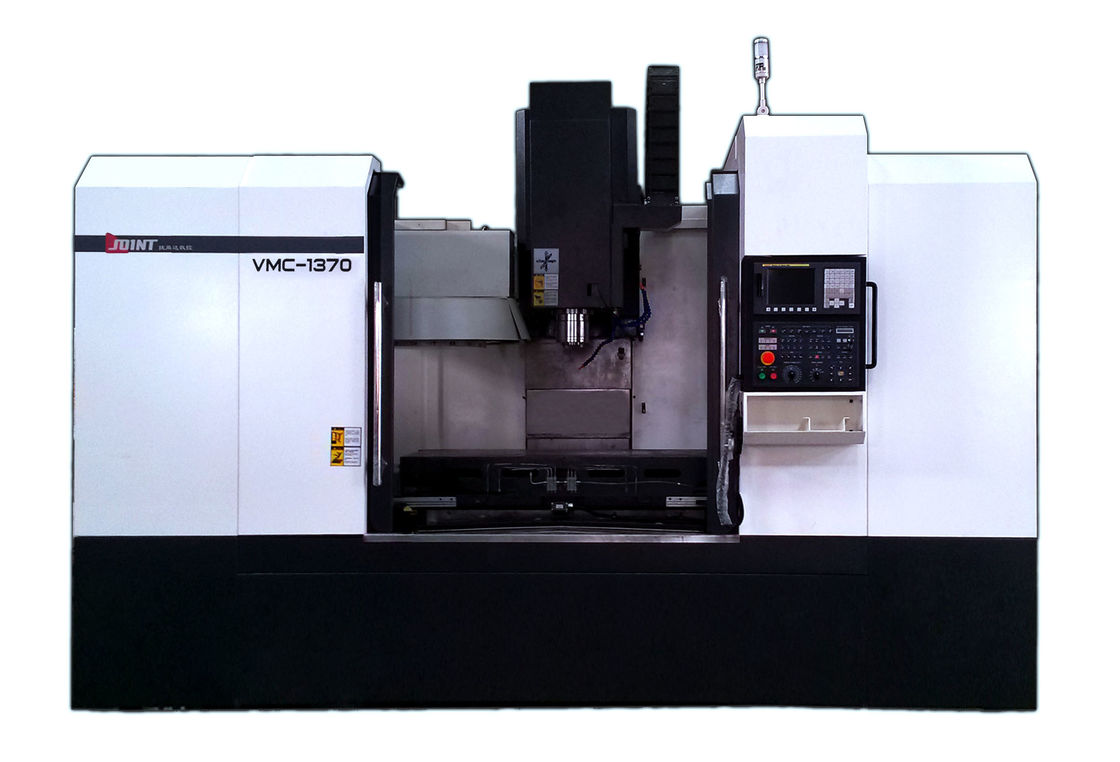

مدل | VMC1370 | |||
مسافرت رفتن | حرکت محور X | میلی متر | 1300 | |
حرکت محور Y | میلی متر | 700 | ||
حرکت محور Z | میلی متر | 650 | ||
فاصله بین دوک و میز | میلی متر | 150-800 | ||
فاصله بین دوک و ستون | میلی متر | 785 | ||
جدول | اندازه | میلی متر | 1400*710 | |
بار | کیلوگرم | 1000 | ||
اندازه شکاف T | میلی متر | 5-18*152.5 | ||
دوک | مخروطی | BT50 | ||
سرعت دوران | r/min | 8000 دور در دقیقه | ||
سه محوره | برش خوراک | متر بر دقیقه | 8 | |
تغذیه سریع | متر بر دقیقه | 15*15*12 | ||
دقت | دقت موقعیت یابی (X/Y/Z) | میلی متر | 0.008/0.008/0.008 | |
دیگر | بعد، ابعاد، اندازه | میلی متر | 3560*3300*3101 | |
وزن | کیلوگرم | 100000 |
لوازم جانبی استاندارد: 1. سیستم کنترل کننده Mitsubishi/ Fanuc |
لوازم جانبی اختیاری: 1. نوار نقاله نوع پیچ |
صنعت کاربرد:این سری می تواند دستگاه علامت گذاری صفحه جلو را ایجاد کند.لوازم جانبی ماشین آلات پزشکی ؛قالب ابزار ؛قطعات خودرو و غیره
بررسی اجمالی:
بسته بندی:ما تیم لجستیک حرفه ای برای بارگیری و تخلیه دستگاه ، با جرثقیل هوایی ، لیفتراک داریم.
تماس با شخص: vera
